Ksa Kare Aksiyel Fan
Ürün Resimleri

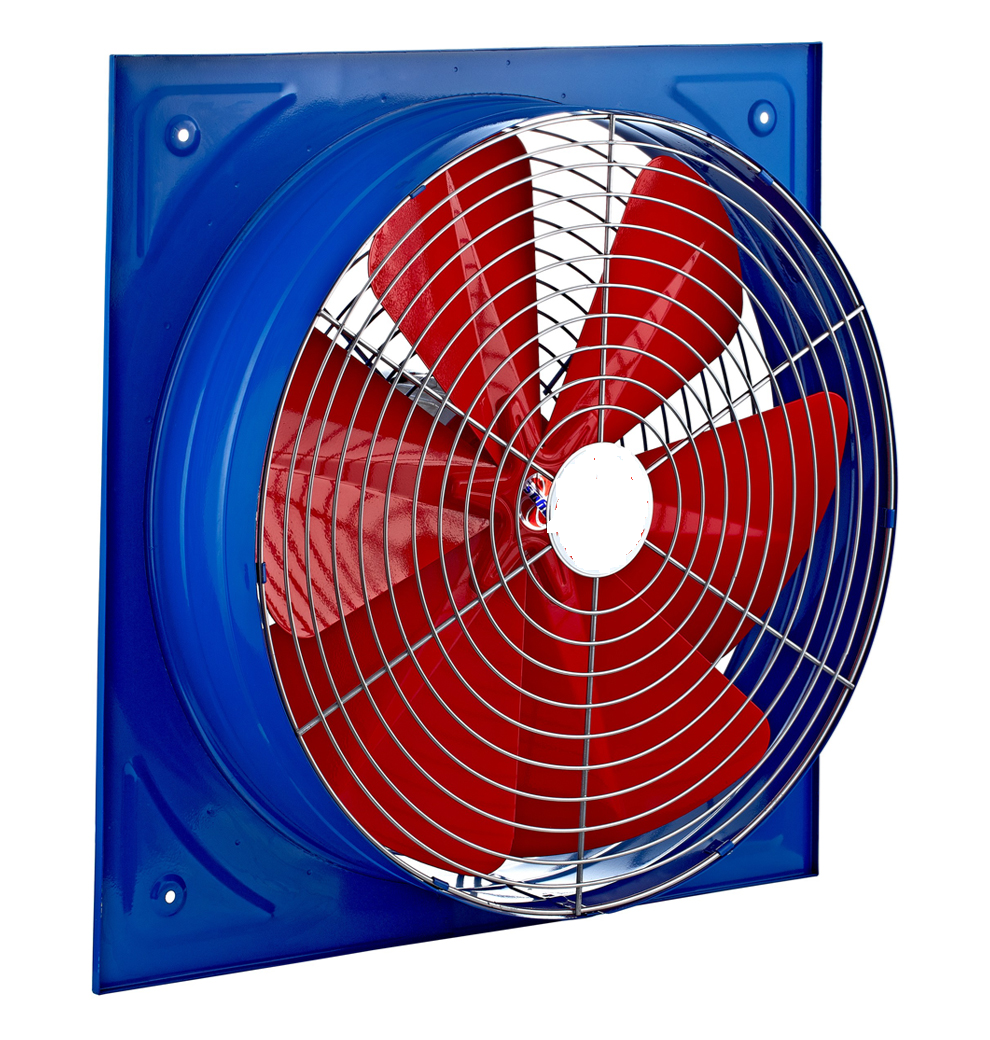

Ksa Kare Aksiyel Fan
Kare Kasalı Sanayi Tipi Aspiratörler
MARKA : AYAS
» 2.250 m³/ h – 8.700 m³/h hava debisi aralığında çalışmaktadır.
» Gövde ve pervane DKP sacdan imal edilip paslanmaya karşı elektrostatik toz boya ile korunmuştur.
» Pervanenin dinamik balansı alınmıştır.
» 500 – 550 – 600 mm aspiratörlerimiz soğutma fanlıdır.
» Monofaze aspiratörlerin elektrik bağlantı kutuları siyah, trifaze aspiratörlerin gri renktedir.
» Aspiratörlerimizin ön ve arka bölümlerinde muhafaza teli kullanılarak oluşabilecek tehlikeli durumlar engellenmiştir.
» Opsiyonel olarak hız kontrol cihazı ile hava debisi ve basınç ayarlanabilir.
» Yalıtım : Class B
» Koruma Sınıfı : IP 44
TEKNİK TABLO / TECHNICAL PARAMETERS
| Tip / Type | Voltaj / Voltage | Frekans / Frequency (Hz) | Güç / Power (W) | Akım / Current (A) | Kondansatör / Capacitor (μF/Volt) | Devir / Speed (d/d) | Hava Debisi / Air Flow (m³/h) | Ses Seviyesi / Sound Pressure Level (dB(A)) | Ağırlık / Weight (Kg) | Ambalaj / Packing (Adet) | Kare Kasa Ölçüsü / Square Plate Size (mm) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| KSA-250-2K-M | 220 | 50 | 180 | 1,20 | 5/400 | 2800 | 2250 | 66 | 7,58 | 2 | 350x350 |
| KSA-250-2K-T | 380 | 50 | 165 | 1,00 | - | 2800 | 2300 | 66 | 6,98 | 2 | 350x350 |
| KSA-250-4K-M | 220 | 50 | 120 | 0,26 | 2,5/400 | 1400 | 1400 | 53 | 7,13 | 2 | 350x350 |
| KSA-250-4K-T | 380 | 50 | 110 | 0,21 | - | 1400 | 1400 | 53 | 7,28 | 2 | 350x350 |
| KSA-300-2K-M | 220 | 50 | 215 | 1,54 | 5/400 | 2800 | 4850 | 70 | 8,50 | 2 | 400x400 |
| KSA-300-2K-T | 380 | 50 | 135 | 0,57 | - | 2800 | 5100 | 70 | 6,88 | 2 | 400x400 |
| KSA-300-4K-M | 220 | 50 | 130 | 0,34 | 2,5/400 | 1400 | 2200 | 53 | 7,78 | 2 | 400x400 |
| KSA-300-4K-T | 380 | 50 | 125 | 0,25 | - | 1400 | 2200 | 53 | 7,13 | 2 | 400x400 |
| KSA-350-4K-M | 220 | 50 | 160 | 0,42 | 4/400 | 1400 | 3350 | 56 | 8,70 | 2 | 450x450 |
| KSA-350-4K-T | 380 | 50 | 140 | 0,30 | - | 1400 | 3350 | 56 | 7,95 | 2 | 450x450 |
| KSA-400-4K-M | 220 | 50 | 200 | 0,54 | 5/400 | 1400 | 4550 | 58 | 10,00 | 2 | 500x500 |
| KSA-400-4K-T | 380 | 50 | 180 | 0,40 | - | 1400 | 4800 | 58 | 10,00 | 2 | 500x500 |
| KSA-450-4K-M | 220 | 50 | 220 | 0,62 | 6/400 | 1400 | 5300 | 59 | 10,80 | 2 | 550x550 |
| KSA-450-4K-T | 380 | 50 | 210 | 0,44 | - | 1400 | 5500 | 59 | 11,15 | 2 | 550x550 |
| KSA-500-4K-M | 220 | 50 | 230 | 0,74 | 7/400 | 1400 | 6900 | 63 | 12,50 | 1 | 600x600 |
| KSA-500-4K-T | 380 | 50 | 220 | 0,50 | - | 1400 | 7400 | 63 | 12,70 | 1 | 600x600 |
| KSA-550-4K-M | 220 | 50 | 400 | 1,10 | 8/400 | 1400 | 7200 | 64 | 14,72 | 1 | 650x650 |
| KSA-550-4K-T | 380 | 50 | 300 | 0,80 | - | 1400 | 7900 | 64 | 14,95 | 1 | 650x650 |
| KSA-600-4K-M | 220 | 50 | 560 | 1,35 | 10/400 | 1400 | 8500 | 66 | 17,37 | 1 | 720x720 |
| KSA-600-4K-T | 380 | 50 | 450 | 0,95 | - | 1400 | 8700 | 66 | 17,70 | 1 | 720x720 |
TEKNİK ÇİZİM VE ÖLÇÜLER / TECHNICAL DRAWINGS AND DIMENSIONS
| Tip / Type | Kare Kasa Ölçüsü / Square Plate Size | A | B | C | D | E | F | H | H1 |
|---|---|---|---|---|---|---|---|---|---|
| YSA-250-2K-M/T | 350x350 | 260 | 248 | - | - | 103 | 103 | - | 205 |
| YSA-250-4K-M/T | 350x350 | 260 | 248 | - | - | 103 | 103 | - | 205 |
| YSA-300-2K-M/T | 400x400 | 315 | 300 | - | - | 105 | 90 | - | 205 |
| YSA-300-4K-M/T | 400x400 | 315 | 300 | - | - | 105 | 90 | - | 205 |
| YSA-350-4K-M/T | 450x450 | 370 | 345 | - | - | 105 | 90 | - | 195 |
| YSA-400-4K-M/T | 500x500 | 415 | 408 | - | - | 122 | 95 | - | 215 |
| YSA-450-4K-M/T | 550x550 | 475 | 455 | - | - | 122 | 95 | - | 215 |
| YSA-500-4K-M/T | 600x600 | 525 | 495 | 145 | - | 130 | - | 278 | - |
| YSA-550-4K-M/T | 650x650 | 560 | 535 | 140 | - | 160 | - | 300 | - |
| YSA-600-4K-M/T | 720x720 | 630 | 600 | 140 | - | 170 | - | 315 | - |
